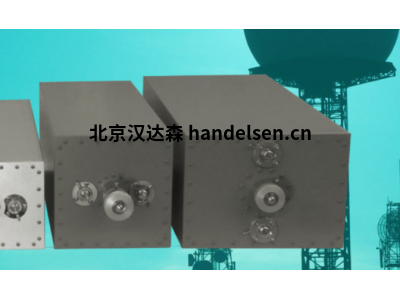

点击图片查看原图TELMEC带阻滤波器 210VHF系列频带118-144兆赫意大利原厂直供
品牌简介
品牌简介
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
TELMEC 于 1976 年在佛罗伦萨成立，从事高精度机械和电子机械领域。
它的任务是提供过滤和组合解决方案并解决无线电通信站点中的问题。
TELMEC 开发和制造在无干扰的情况下运行频率拥挤的无线电站点所需的系统和组件。
我们的专业知识是在空对地无线电通信领域长达四十年的研究和开发活动的结果。
我们的重点是一些特定的活动领域：
根据客户的要求开
最具成本效益的射频系统解决方案；
通过细心的材料选择和精心的构造实现最佳的电气性能和热稳定性；
为无线电站点生产标准的高质量滤波器、合路器、耦合器；
根据客户提供的配置在工厂进行调整的产品准时交付。
因此，我们组织的实力基于我们产品的质量和我们为客户提供的长期支持。
质量理念是我们公司理念的一部分，因为我们对制造过程的高标准必须包括对部件尺寸和表面光洁度的严格控制。
产品范围
TELMEC 带阻滤波器
TELMEC 带通滤波器
TELMEC 双桥合路器
TELMEC 滤波器和组合器
TELMEC 歧管合路器
TELMEC 陷波滤波器
相关产品介绍
TELMEC 带阻滤波器 210 VHF腔
可以在一个 5 单元 19 英寸机柜中分配一到两个带阻填料。频率调谐和抑制可以通过可调机械旋钮进行调节。
电气规格
频带：118 – 144 兆赫
阻抗：50 欧
最大功率：100W 连续波
插入损耗：≤ 1.5 分贝
尺寸： 19 英寸机架，5HU，深度 728 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 带通滤波器 210 VHF 腔
最多 2 个通道的单腔或双腔带通滤波器可分配在一个 5 单元 19 英寸机柜中。频率调谐和插入损耗可以通过可调回路和机械旋钮进行调节。
电气规格
频带：118 – 144 兆赫
阻抗：50 欧
最大功率：200W 连续波
插入损耗：可调节的旋转环
机械规格
尺寸：19 英寸机架，5HU，深度 728 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 带通滤波器 210 UHF 腔
UHF 范围内的双腔带通滤波器单通道可分配在一个 5 单元 19 英寸机柜中。频率调谐和插入损耗可以通过可调回路和机械旋钮进行调节。
电气规格
频带：225 – 400 兆赫
阻抗：50 欧
最大功率：200W 连续波
插入损耗：可调节的旋转环
机械规格
尺寸： 19 英寸机架，5HU，深度 600 毫米。
工作温度：-10°C 至 +55°C
调谐方法：-10°C 至 +55°C
TELMEC 带通滤波器 165 VHF 腔
可在一个 4 单元 19 英寸机柜中分配多达 2 个 VHF 范围内的单腔或双腔带通滤波器。频率调谐和插入损耗可以通过可调回路和机械旋钮进行调节。
电气规格
频带： 118 – 144 兆赫
阻抗： 50 欧
最大功率：100W 连续波
插入损耗：可调节的旋转环
机械规格
尺寸： 19 英寸机架，4HU，深度 670 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 带通滤波器 180 VHF 腔
在一个 4 单元 19 英寸机柜中最多可分配 2 个通道的单腔或双腔带通滤波器。频率调谐和插入损耗可以通过可调回路和机械旋钮进行调节。
电气规格
频带：118 – 144 兆赫
阻抗：50 欧
最大功率：100W 连续波
插入损耗：可调节的旋转环
机械规格
尺寸： 19 英寸机架，4HU，深度 700 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 带通滤波器 120 VHF 腔
在一个 3 单元 19 英寸机柜中可以分配多达 4 个 VHF 范围内的单腔或双腔带通滤波器。频率调谐和插入损耗可以通过可调回路和机械旋钮进行调节。
电气规格
频带： 112 – 156 兆赫
阻抗： 50 欧
最大功率：100W 连续波
插入损耗：可调节的旋转环
机械规格
尺寸： 19 英寸机架，3HU，深度 728 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 带通滤波器 120 UHF 腔
在一个 3 单元 19 英寸机柜中可以分配多达 4 个通道的单腔带通滤波器。频率调谐和插入损耗可以通过可调回路和机械旋钮进行调节。
电气规格
频带： 225 – 400 兆赫
阻抗： 50 欧
最大功率：100W 连续波
插入损耗：可调节的旋转环
机械规格
尺寸： 19 英寸机架，3HU，深度 560 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 带通滤波器 085 VHF 腔
双腔带通滤波器 VHF 范围可以分配在一个半 2 单元 19 英寸机柜中。频率调谐通过机械旋钮手动调节。
电气规格
频带： 112 – 156 兆赫
阻抗： 50 欧
最大功率：50W 连续波
插入损耗：≤ 2 分贝
机械规格
尺寸： ½ 19 英寸机架，2HU，深度 560 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 双桥合路器 280 VHF 腔
合路器允许多个无线电信道使用公共天线在一个站点上运行。MCPD 280 V 双桥合路器保证通道之间的隔离与歧管或星点合路器有关。它们由两个 280 毫米 VHF 腔和两个混合设备组成。
无需仪器或腔体重新调谐即可在现场轻松扩展通道。每个通道都分配在一个 5 单元机柜中。在 42 个单元、25 英寸标准机架中最多可安装 8 个 VHF 范围内的频道。. 可以添加额外的通道（最多 16 个）。
电气规格
频带： 118 – 144 兆赫
阻抗： 50 欧
输入功率：100W 连续波
插入损耗：可调 1 ÷ 3.5 dB
机械规格
尺寸： 25 英寸机架，5HU，深度 700 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 双桥合路器 280 UHF 腔
组合器允许使用公共天线在一个站点运行多个无线电通道 MCPD 280 U 双桥组合器保证通道之间的隔离与歧管或星点组合器有关。
它由两个 280 毫米 UHF 腔和两个混合设备组成。在现场轻松扩展通道，无需仪器或滤波器重新调谐。每个通道都分配在一个 5 单元的机柜中。在 42 个单元、25 英寸标准机架中最多可安装 8 个通道。
电气规格
频带： 225 – 400 兆赫
阻抗： 50 欧
输入功率：100W 连续波
插入损耗：可调 1 ÷ 3.5 dB
机械规格
尺寸： 25 英寸机架，5HU，深度 600 毫米。
工作温度： -10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 双桥合路器 180 VHF 腔
组合器允许使用公共天线在一个站点运行多个无线电通道。MCPD 180 V 双桥组合器保证通道之间的隔离与歧管或星点组合器有关。它们由两个 180 毫米 VHF 腔和两个混合设备组成。无需仪器或腔体重新调谐即可在现场轻松扩展通道。
每个通道都分配在一个 4 单元 19 英寸机柜中。在 42 个单元、19 英寸标准机架中最多可安装 10 个 VHF 范围内的频道。
电气规格
频带： 118 – 144 兆赫
阻抗： 50 欧
输入功率：100W 连续波
插入损耗：可调 1 ÷ 3.5 dB
机械规格
尺寸： 19 英寸机架，4HU，深度 700 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 歧管合路器 210 VHF 双腔
组合器允许使用公共天线在一个站点运行多个无线电频道 MCP 210 V 多路组合器使用另一种方法组合多达 4 个 VHF 范围内的频道。频道数量可以根据要求增加或减少。
双带通滤波器每个通道都使用可调窗口耦合。每个通道都分配在一个 5 单元的 19 英寸机柜中。
电气规格
频带： 118 – 144 兆赫
阻抗： 50 欧
输入功率：200W 连续波
插入损耗：可调 1.5 ÷ 4 dB
机械规格
尺寸： 19 英寸机架，5HU，深度 728 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC 陷波滤波器 210 VHF 腔
当工作频率和拒绝频率之间的窄间距需要高衰减时，使用陷波滤波器。衰减和插入损耗可以通过腔体的旋转回路进行调整。它用于300 KHz的频率间隔。或更少。它安装在单个底座框架 5 个 19 英寸机柜中。
电气规格
频带： 118 – 144 兆赫
阻抗： 50 欧
最大功率：200W 连续波
插入损耗：可调 0.5 dB ÷ 2.5 dB
机械规格
尺寸： 19 英寸机架，5HU，深度 684 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
用于 ATC 应用的滤波器和组合器
基站的发射机和接收机组通过多耦合网络耦合成单个天线，从而大大提高了基站效率。
通过提供合适的滤波器，我们实现了发射器和接收器之间的高度隔离，从而以低插入损耗获得所需的选择性。
我们提供各种带有机械腔的产品。产品包括 VHF 和 UHF 频率范围内的带阻、带通陷波滤波器和组合器。
组合器用于组装不同尺寸的腔体。使用的配置是星点、歧管和双桥。
VHF 范围内使用的腔体是：
甚高频 085 矩形085型腔 85 x 216 毫米。（双倍的） AST-1506
甚高频120 矩形120腔 108 x 122 毫米。 AST-1034
甚高频165 矩形165腔 165 x 210 毫米。 AST-1360
甚高频 180 矩形180腔 108 x 165 毫米。 AST-1023
甚高频 210 方形210型腔 210 x 210 毫米。 AST-0610
甚高频 280 矩形280腔 280 x 210 毫米。 AST-1003
甚高频 100 第 100 轮 120 毫米。直径 AST-0108
甚高频 200 第 200 轮 200 毫米。直径 AST-0152
在 UHF 范围内使用的腔体是：
超高频120 矩形120腔 108 x 122 毫米。 AST-1052
超高频210 方形210型腔 210 x 210 毫米。 AST-1193
超高频 280 矩形280腔 280 x 210 毫米。 AST-1111
超高频100 第 100 轮 120 毫米。直径 AST-0149
